MEDIOS DE TRANSMISIÓN NO GUIADOS

Transportan ondas electromagnéticas sin usar un conductor físico, sino que se radian a través del aire, por lo que están disponibles para cualquiera que tenga un dispositivo capaz de aceptarlas.

En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario, en la recepción la antena capta las ondas electromagnéticas del medio que la rodea.

La configuración para las transmisiones no guiadas puede ser:

Direccional: la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo que las antenas emisora y receptora deben estar alineadas.

Omnidireccional: la radiación se hace de manera dispersa, emitiendo en todas direcciones, pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto mayor es la frecuencia de la señal transmitida es más factible confinar la energía en un haz direccional.

Desventaja

La transmisión de datos a través de medios no guiados añade problemas adicionales, provocados por la reflexión que sufre la señal en los distintos obstáculos existentes en el medio. Resultando más importante el espectro de frecuencias de la señal transmitida que el propio medio de transmisión en sí mismo.

CLASIFICACIÓN SEGÚN EL RANGO DE FRECUENCIA DE DATOS

1. RADIO

Las ondas de radio utilizan cinco tipos de propagación y se diferencian por la forma en que las ondas del emisor llegan al receptor y son:

Superficie              ->     siguiendo la curvatura de la tierra

Troposférica         ->      Reflejo en la troposfera

Ionosférica            ->       reflejo en la ionosfera

Línea de visión     ->        viéndose una antena a otra

Espacio             ->          siendo retransmitidas por satélite.

MICROONDAS

Usa el espacio aéreo como medio físico de transmisión. La información se transmite en forma digital a través de ondas de radio de muy corta longitud (unos pocos centímetros).

Para la comunicación de microondas terrestres se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, además entre mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por atenuación e interferencias, es muy sensible a las malas condiciones atmosféricas.

Microondas terrestres: Suelen utilizarse antenas parabólicas. Para conexionas a larga distancia, se utilizan conexiones intermedias punto a punto entre antenas parabólicas.

Microondas por satélite: El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada .Para mantener la alineación del satélite con los receptores y emisores de la tierra, el satélite debe ser geoestacionario.

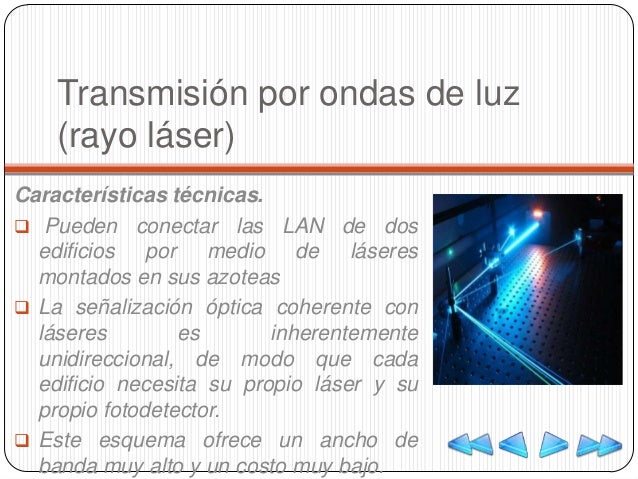

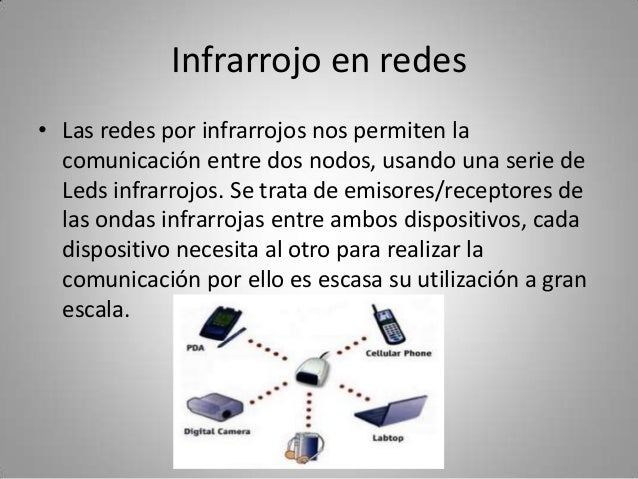

LUZ (INFRARROJOS/LÁSER)





DIFERENCIA ENTRE ONDAS DE RADIO Y MICROONDAS

1. Las microondas son unidireccionales y las ondas de radio omnidireccionales.
2. Las microondas son más sensibles a la atenuación producida por la lluvia.
3. En las ondas de radio, al poder reflejarse estas ondas en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".

ACTIVIDAD # 06

Elabore un mapa conceptual sobre los medios de transmisión no guiados (LUZ)

Establezca dos diferencias entre ondas de radio y microondas

Llene la siguiente tabla

MICROONDAS TERRESTRES Y SATELITALES
SIMILITUDES	DIFERENCIAS

¿Para la comunicación de microondas terrestres qué se deben usar?

Elabore un organizador grafico sobre las ondas de radio

Llene la siguiente tabla:

La configuración para las transmisiones no guiadas
Direccional	Omnidireccional

Explique cómo trabajan los medios de transmisión no guiados.
